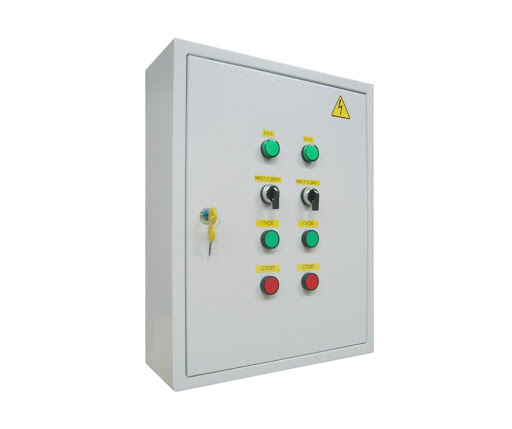

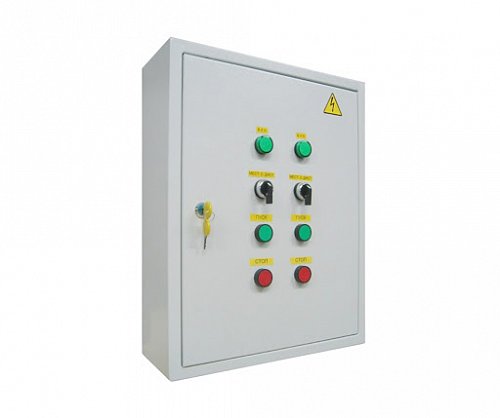

Ящики управления Я5000, РУСМ5000

Ящики управления серии Я5000 (степень защиты IP30) и РУСМ5000 (степень защиты IP54) предназначены для управления двигателями с к.з. ротором и защиты двигателей от перегрузок и токов короткого замыкания.

Ящики управления разделяются по следующим признакам:

  • По типу управляемого двигателя: реверсивный и не реверсивный;
  • По способу питания цепи управления: фазным, линейным напряжением, от независимого источника
  • По количеству управляемых двигателей: один или два;
  • По наличию авт. выключателей: без них, с выкл. на оба фидера, с выкл. на каждый фидер;
  • По наличию светосигнальной аппаратуры на двери ящика управления);
Узнать больше
от 5 300 ₽
от 5 300 ₽
Технические характеристики
Номинальное рабочее напряжение, В
380
Номинальная частота, Гц
50, 60
Номинальное напряжение изоляции, В
660
Номинальный ток, А
0,6 - 160
Степень по ГОСТ 14254 ( со стороны дна – IP 00) при утопленном исполнении
IP31, IP54
Конструктивное исполнение
Корпус устройств представляет собой металлический шкаф необходимой классификации IP. Габаритные размеры и конструкция шкафа определяются требованиями заказчика, условиями эксплуатации, а так же размещаемым внутри оборудованием. Окрашивание корпуса – полимерное порошковое. Толщина металла деталей корпуса варьируется от 1,5 до 3 мм.
Условия эксплуатации
Устройства эксплуатируются в помещениях и на открытом воздухе в любое время года и суток и имеют следующие параметры стойкости к внешним воздействующим факторам окружающей среды:
  • температура окружающего воздуха:
    для исполнения У3 – от минус 45 до плюс 40 °С;
    для исполнения УХЛ2 – от минус 60 до плюс 40 °С;
  • высота над уровнем моря не более 1000 м;
  • влажность 75 % при температуре плюс 15 °С;
  • атмосферное давление – от 86,6 до 106,7 кПа;
  • тип атмосферы по ГОСТ 15150 – II (промышленная);
  • окружающая среда невзрывоопасная, не содержащая взрывоопасной пыли, агрессивных газов в концентрациях, разрушающих металлы и изоляцию;
  • стойкость к сейсмическому воздействию по ГОСТ 17516.1 – до 9 баллов по шкале MSK-64.
