Вводно распределительные устройства (ВРУ)

Вводно распределительные устройства ВРУ устанавливаются в жилых и общественных зданиях и предназначены для приема, распределения и учета электрической энергии, а также для защиты отходящих линий при перегрузках и коротких замыканиях в трехфазных сетях напряжением 380/220 В частотой 50 Гц с изолированной и глухозаземленной нейтралью в четырехпроводном и пятипроводном исполнениях.
Узнать больше
от 15 800 ₽
от 15 800 ₽
Технические характеристики
Номинальное напряжение на вводе ВРУ, В
~380 / 220
Номинальные токи ВРУ, А
25-630
Номинальные токи вводных автоматов, А
25-630
Номинальные токи защитных автоматов распределительных цепей, А
6-25
Номинальные токи защитных автоматов распределительных цепей в модульном исполнении, А
160; 200; 250
Конструктивное исполнение

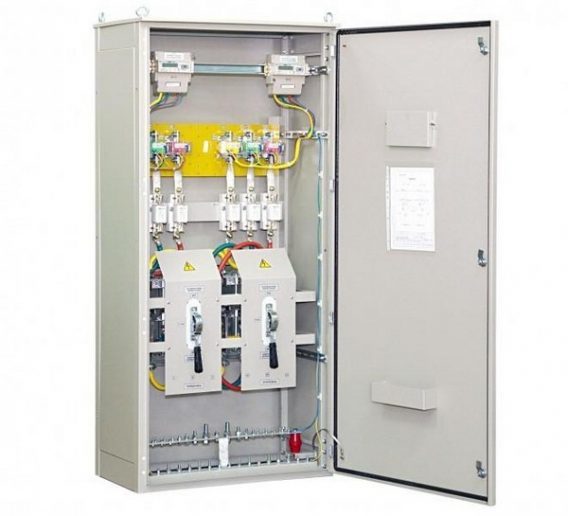

Корпус ВРУ представляет собой металлический шкаф необходимой классификации IP. Габаритные размеры и конструкция шкафа определяются требованиями заказчика, условиями эксплуатации, а так же размещаемым внутри оборудованием. Для крепления корпусов к полу – предусмотрены четыре отверстия в нижней части устройства. Возможна поставка устройств с цокольным основанием. Ввод и вывод проводов и кабелей предусмотрен снизу, либо по согласованию сверху или сбоку. Окрашивание корпуса – полимерное порошковое. Толщина металла деталей корпуса варьируется от 1,5 до 3 мм.

ВРУ подразделяются на вводные, вводно-распределительные и распределительные устройства. Вводные и вводно-распределительные ВРУ могут оснащаться устройством автоматического ввода резерва (АВР).

В качестве коммутационных аппаратов применяются переключатели и выключатели серии ВР32, ВД1, ВО1 и предохранители серии ППН. В осветительных блоках применяются автоматические выключатели модульного исполнения, пускатели и реле. Шкафы вводные с АВР на ток выше 250А изготавливаются с применением автоматических выключателей с электромагнитным приводом. В вводных и водно-распределительных ВРУ предусмотрено внутреннее освещение шкафа.

Условия эксплуатации
Устройства эксплуатируются в помещениях и на открытом воздухе в любое время года и суток и имеют следующие параметры стойкости к внешним воздействующим факторам окружающей среды:
  • температура окружающего воздуха: для исполнения У3– от минус 45 до плюс 40 °С;
  • для исполнения УХЛ2– от минус 60 до плюс 40 °С;
  • высота над уровнем моря не более 1000 м;
  • влажность 75 % при температуре плюс 15 °С;
  • атмосферное давление – от 86,6 до 106,7 кПа;
  • тип атмосферы по ГОСТ 15150 – II (промышленная);
  • окружающая среда невзрывоопасная, не содержащая взрывоопасной пыли, агрессивных газов в концентрациях, разрушающих металлы и изоляцию;
  • стойкость к сейсмическому воздействию по ГОСТ 17516.1 – до 9 баллов по шкале MSK-64.
