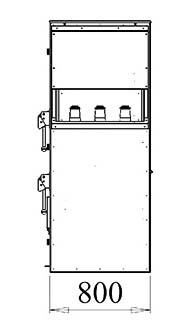

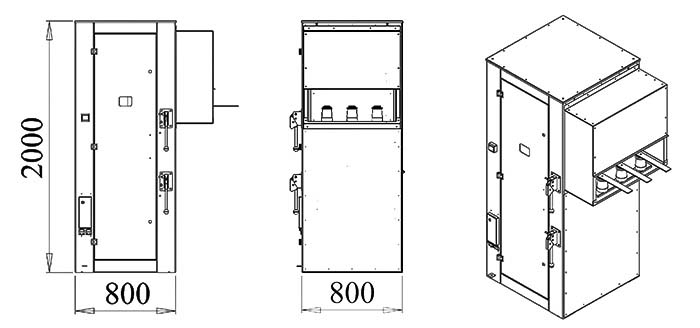

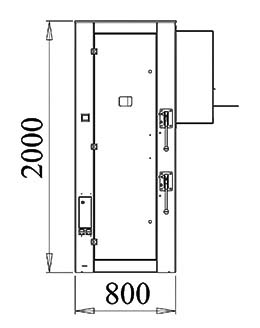

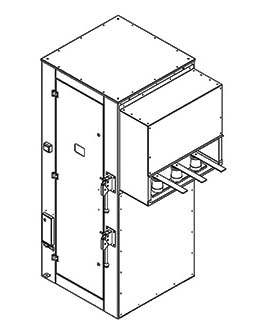

Шкаф высоковольтного ввода 6-10 кВ представляет собой каркасную металлическую конструкцию с передней дверью, внутри которой установлены выключатель нагрузки со стационарными заземляющими ножами и вспомогательная аппаратура. Рукоятки приводов, аппаратура управления, приборы учета располагаются на фасадной стороне шкафа. Для обзора внутренней зоны фасадная дверь имеет закрытое стеклом окно. Лампой накаливания обеспечивается внутреннее освещение камеры. Замена лампы возможна без снятия напряжения с главных цепей.
В шкафу высоковольтного ввода 6-10 кВ могут устанавливаться следующие механические блокировки:
- блокировка, не допускающая включения заземления главных ножей при включенных главных ножах выключателя нагрузки;
- блокировка, не допускающая включения главных ножей при включенных главных ножах выключателя нагрузки;
- блокировка, препятствующая открыванию двери шкафа при включенных главных ножах выключателя нагрузки;
- блокировка, препятствующая включению главных ножей выключателя нагрузки при открытой двери шкафа со стороны фасада.
Конструкция шкафа предусматривает кабельный и шинный ввод.
Надежная работа шкафов обеспечивается правильным монтажом, качественной наладкой и регулировкой оборудования, выполнением всех рекомендаций и правильной эксплуатацией.
Конструкция шкафа обеспечивает защиту обслуживающего персонала от случайного прикосновения к токоведущим частям и защиту оборудования от попадания твердых инородных тел внутрь шкафа, в соответствии со степенью защиты по ГОСТ. Выключатели нагрузки установлены в положении, исключающем возможность самопроизвольного замыкания цепи под действием силы тяжести. Заземление главных цепей высоковольтного шкафа выполняется стационарными заземлителями. Приводы заземлителей имеют указатели положения и приспособления для их запирания как во включенном, так и отключенном положениях. Все установленные в шкафах части аппаратов и приборов подлежащие заземлению, имеют электрический контакт с корпусами шкафа.
