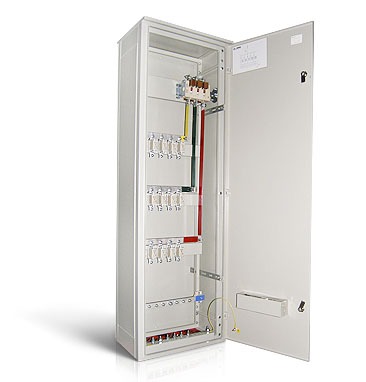

Шкафы распределительные ШР, ШРС

Шкафы распределительные ШР и ШРС предназначены для приема и распределения электрической энергии, а также для защиты отходящих линий при перегрузках и коротких замыканиях в трехфазных сетях напряжением 380/220 В частотой 50 Гц с изолированной и глухозаземленной нейтралью в четырехпроводном и пятипроводном исполнениях. Шкафы рассчитаны на номинальный ток до 400А и обеспечивают защиты отходящих линий предохранителями НПН2-60 (до 63А), ПН2-100 (до 100А), ПН2-250 (до 250А), ПН2-400 (до 400А).

Узнать больше

от 25 000 ₽

Быстрый заказ

Технические характеристики

Номинальное рабочее напряжение, В

380

Номинальная частота, Гц

50, 60

Номинальное напряжение изоляции, В

660

Номинальный ток вводного аппарата, А

250; 400

Номинальный ток шкафа при, А

200; 250; 400

Показать всё

Конструктивное исполнение

Корпус устройств представляет собой металлический шкаф необходимой классификации IP. Габаритные размеры и конструкция шкафа определяются требованиями заказчика, условиями эксплуатации, а так же размещаемым внутри оборудованием. Окрашивание корпуса – полимерное порошковое. Толщина металла деталей корпуса варьируется от 1,5 до 3 мм.

Условия эксплуатации

Устройства эксплуатируются в помещениях и на открытом воздухе в любое время года и суток и имеют следующие параметры стойкости к внешним воздействующим факторам окружающей среды:

температура окружающего воздуха:
для исполнения У3– от минус 45 до плюс 40 °С;
для исполнения УХЛ2– от минус 60 до плюс 40 °С;
высота над уровнем моря не более 1000 м;
влажность 75 % при температуре плюс 15 °С;
атмосферное давление – от 86,6 до 106,7 кПа;
тип атмосферы по ГОСТ 15150 – II (промышленная);
окружающая среда невзрывоопасная, не содержащая взрывоопасной пыли, агрессивных газов в концентрациях, разрушающих металлы и изоляцию;
стойкость к сейсмическому воздействию по ГОСТ 17516.1 – до 9 баллов по шкале MSK-64.
