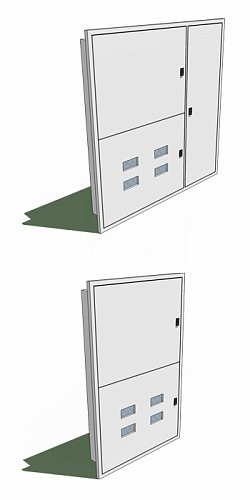

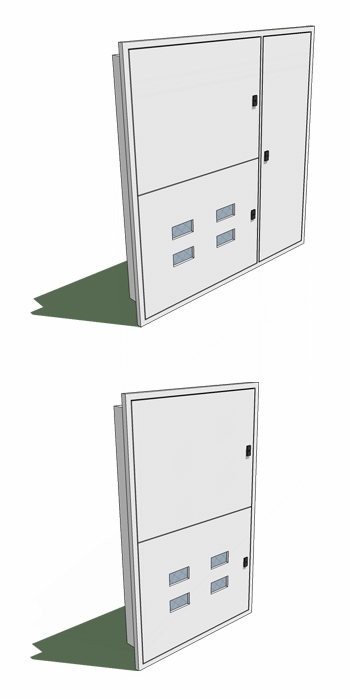

Щиток этажный (ЩЭ) по виду установки выпускаются встраиваемого исполнения. Степень защиты ЩЭ с лицевой стороны – IP31, с остальных сторон IP00 по ГОСТ 14254-96. По количеству запитываемых квартир ЩЭ выпускаются двух-, трех- и четырех квартирные, возможно производство этажных щитов на другое количество квартир.
Щиток этажный ЩЭ состоит из металлического каркаса, разделенного на 3 отсека:
- Вводно-учетного, в котором размещаются панели для счетчиков электроэнергии по количеству квартир. В этом же отсеке предусмотрено место для установки автоматического выключателя для отключения магистральной линии.
- Распределительного, в котором располагаются DIN-рейки для установки автоматических выключателей и УЗО, обеспечивающих защиту групповых линий каждой квартиры. Для обеспечения электробезопасности обслуживающего персонала отсек имеет оперативную панель (фальш-панель), снять которую возможно только с применением специального инструмента.
- Отсека слаботочного оборудования, в котором установлены перфорированные профили для прокладки теле- и радиосетей, телефонных линий, линий пожарно- охранной сигнализации, сети домофонов, видеонаблюдения и т.п., а также для установки соединительных или ответвительных коробок для каждой из сетей.

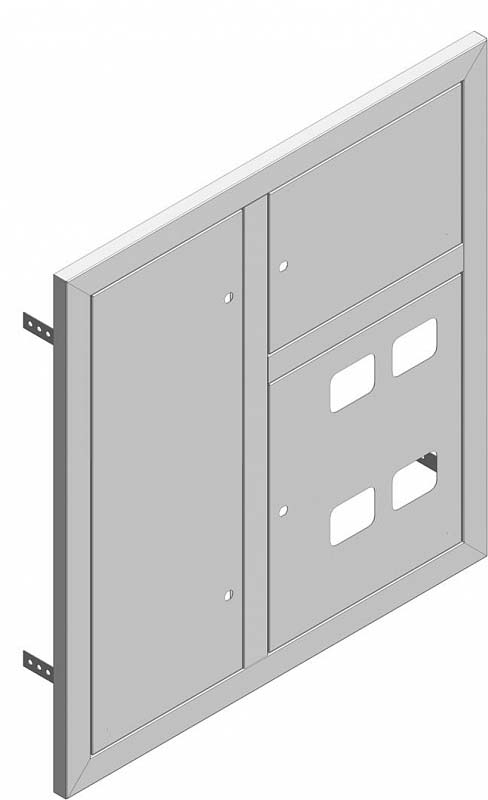

Каждый из отсеков закрывается отдельной дверцей с индивидуальным замком. Дверца вводно-учетного отсека имеет застекленные отверстия, для снятия показаний электросчетчиков.
В щитке этажном устанавливаются нулевая защитная шина РЕ, имеющая электрическую связь с открытыми проводящими частями ЩЭ, и нулевые рабочие шины N – изолированные от них.
