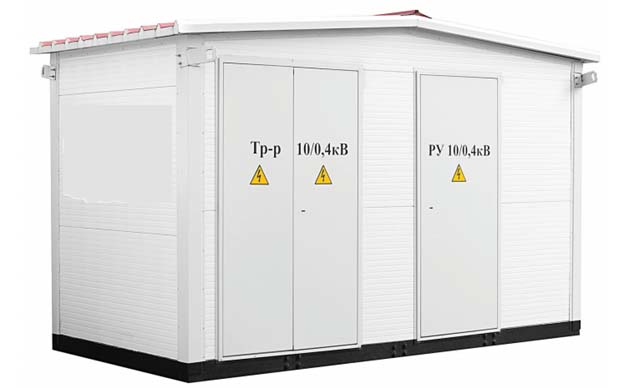

Трансформаторные подстанции КТПу в утепленной оболочке

Есть в наличии

Комплектные трансформаторные подстанции наружные стационарного/передвижного исполнения в утепленной оболочке предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц, номинального напряжения 35(27,5)/ 6 (10) / 0,4 (0,69) кВ, в условиях умеренного (У) и умеренного холодного (УХЛ) климата и категории размещения 1 по ГОСТ 15150.

КТПН применяются в системах электроснабжения промышленных, коммунальных объектов, имеют высокую степень заводской готовности. Подстанции эксплуатируются во взрывобезопасной среде, не содержащей токопроводящую пыль, едкие пары и газы, разрушающие изоляцию и металл, а также в местах, не подверженных сильной тряске, вибрации и ударам.

КТП представляют собой одно-, двух- или подстанции с большим количеством трансформаторов.

К основным достоинствам комплектных трансформаторных подстанций относится простота монтажа, возможность работы практически при любых погодных условиях и способность к перемещению без нарушения целостности и работоспособности устройств.

Узнать больше
от 800 000 ₽
от 800 000 ₽
Технические характеристики
По типу силового трансформатора
масляный, герметичный масляный, герме¬тичный с негорючим жидким диэлектриком, сухой, с литой изоляцией
По способу выполнения нейтрали трансформатора на стороне низшего напряжения (стороне НН)
с глухозаземленной нейтралью; с изолированной нейтралью
По числу применяемых силовых трансформаторов
с одним трансформатором; с двумя трансформаторами
Наличие изоляции шин в распределительном устройстве со стороны НН (РУНН)
с неизолированными шинами
По выполнению высоковольтного ввода
кабельный (К); воздушный (В)
Конструктивное исполнение

Конструктивно подстанции могут быть выполнены как в одномодульном исполнении, так и в составе нескольких модулей.  В зависимости от схемы электроснабжения, реализуемой посредством КТП, количество трансформаторов может варьировать от 1 до 4-х. В отдельных случаях может применяться отличное количество силовых трансформаторов. В зависимости от варианта компоновки у подстанции могут иметься либо отсутствовать технологические коридоры для обслуживания электрооборудования.

Основание каркаса подстанции выполняются из трубы квадратного профиля. В качестве вспомогательных конструкций рам используются горячекатаные швеллеры согласно. Основания имеют обшивку сверху стальным рифленым листом  В соответствие с проектом строительной части подстанции в  основание может укладываться минеральный утеплитель с толщиной слоя до 160 мм. Несущий каркас сварной и выполнен из гнуто-замкнутого квадратного и прямоугольного сварного профилей. Ограждающие конструкции выполняются из стального листа толщиной 3 мм. В качестве утеплителя применяется сэндвич панели с пенополиуретановым утеплителем, толщиной от 60 до 120 мм.

Трансформаторы устанавливаются так, чтобы выполнялись требования безопасного наблюдения за уровнем трансформаторного масла в баке. Конструкция КТПН в части механической прочности обеспечивает нормальные условия работы и транспортирования без каких–либо остаточных деформаций или повреждений, препятствующих нормальной работе КТПН.

В УВН и РУНН КТПН УХЛ1 предусмотрен подогрев воздуха (с помощью нагревательных элементов) для обеспечения условий работы установленной аппаратуры в соответствии с требованиями стандартов и технических условий на эту аппаратуру. Включение и отключение нагревательных устройств производится автоматически и вручную.

Оборудование РУНН и УВН выдерживает установленное соответствующими стандартами на коммутационные аппараты число включений – отключений. Конструкция КТПН обеспечивает нормальное функционирование приборов измерения и учета, управления и сигнализации при работе встроенных аппаратов.

КТПН поставляются в полностью собранном виде или транспортными блоками, подготовленными для сборки на месте монтажа без разборки коммутационных аппаратов, проверки надежности болтовых соединений и правильности внутренних соединений. КТПН и отдельные шкафы или транспортные блоки имеют закладные элементы для подъема и перемещения.

С целью защиты от поражения электрическим током, уравнивания потенциалов, защиты от опасных воздействий молнии в здании монтируется заземляющее устройство (ЗУ), состоящее из внутреннего контура заземления. Для подключения к внешнему контуру заземления предусмотрены не менее двух выпусков полосы внутреннего контура заземления по углам здания.

Конструкция КТПН обеспечивает установку на ровной площадке (фундаменте) с помощью болтов или приварки к закладным деталям.

Толщина металла деталей подстанции варьируется от 1 до 5 мм. Окраска изделия производится полимерной порошковой краской.

Условия эксплуатации
КТПУ эксплуатируются на открытом воздухе в любое время года и суток и имеют следующие параметры стойкости к внешним воздействующим факторам окружающей среды:
  • температура окружающего воздуха:
    для исполнения У1– от минус 45 до плюс 40 °С;
    для исполнения УХЛ1– от минус 60 до плюс 40 °С;
  • высота над уровнем моря не более 1000 м;
  • влажность 75 % при температуре плюс 15 °С;
  • атмосферное давление – от 86,6 до 106,7 кПа;
  • тип атмосферы по ГОСТ 15150 – II (промышленная);
  • окружающая среда невзрывоопасная, не содержащая взрывоопасной пыли, агрессивных газов в концентрациях, разрушающих металлы и изоляцию;
  • стойкость к сейсмическому воздействию по ГОСТ 17516.1 – до 9 баллов по шкале MSK-64.
