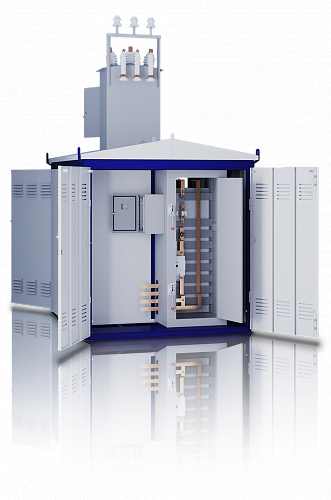

КТПн в неутепленной оболочке

Комплектные трансформаторные подстанции наружной установки серии КТП ТУ3412-002-93100355-2006 мощностью 160, 250, 400 и 630 кВА служат для приема, преобразования и
распределения электрической энергии трехфазного тока частотой 50 Гц при номинальном напряжении 0,4 кВ в сетях с глухозаземленной нейтралью и пятипроводной схемой.

Предприятие выпускает КТП следующих типов:
  • тупиковые;
  • проходные;
  • двухтрансформаторные.
КТП применяются в качестве сетевых и потребительских подстанций на нефтегазопромыслах, рудничных разработках, карьерах и других объектах, когда необходимо максимально сократить сроки монтажа подстанции, а также обеспечить возможность ее демонтажа и перемещения на новое место. При этом существует возможность установки подстанции
на подготовленное основание или понтон.

Срок службы КТП составляет не менее 25 лет, с гарантированной безопасностью эксплуатации.
КТП имеют воздушный или кабельный ввод напряжением 6(10) кВ, вывод отходящих линий 0,4 кВ – кабелем.
КТП, предназначенные для использования на нефтеразработках, имеют только воздушный ввод и кабельный вывод отходящих линий 0,4 кВ.
В КТП для нефтеразработок мощность устанавливаемых трансформаторов – 160, 250, и 400 кВА.
Узнать больше
от 120 000 ₽
от 120 000 ₽
Технические характеристики
По типу силового трансформатора
масляный, герметичный масляный, герме¬тичный с негорючим жидким диэлектриком, сухой, с литой изоляцией
По способу выполнения нейтрали трансформатора на стороне низшего напряжения (стороне НН)
с глухозаземленной нейтралью; с изолированной нейтралью
По числу применяемых силовых трансформаторов
с одним трансформатором; с двумя трансформаторами
Наличие изоляции шин в распределительном устройстве со стороны НН (РУНН)
с неизолированными шинами
По выполнению высоковольтного ввода
кабельный (К); воздушный (В)
Конструктивное исполнение

Конструктивно подстанции могут быть выполнены как в одномодульном исполнении, так и в составе нескольких модулей.  В зависимости от схемы электроснабжения, реализуемой посредством КТП, количество трансформаторов может варьировать от 1 до 4-х. В отдельных случаях может применяться отличное количество силовых трансформаторов. В зависимости от варианта компоновки у подстанции могут иметься либо отсутствовать технологические коридоры для обслуживания электрооборудования.

Трансформаторы устанавливаются так, чтобы выполнялись требования безопасного наблюдения за уровнем трансформаторного масла в баке. Конструкция КТПН в части механической прочности обеспечивает нормальные условия работы и транспортирования без каких–либо остаточных деформаций или повреждений, препятствующих нормальной работе КТПН.

Оборудование РУНН и УВН выдерживает установленное соответствующими стандартами на коммутационные аппараты число включений – отключений. Конструкция КТПН обеспечивает нормальное функционирование приборов измерения и учета, управления и сигнализации при работе встроенных аппаратов.

КТПН поставляются в полностью собранном виде или транспортными блоками, подготовленными для сборки на месте монтажа без разборки коммутационных аппаратов, проверки надежности болтовых соединений и правильности внутренних соединений. КТПН и отдельные шкафы или транспортные блоки имеют закладные элементы для подъема и перемещения.

С целью защиты от поражения электрическим током, уравнивания потенциалов, защиты от опасных воздействий молнии в здании монтируется заземляющее устройство (ЗУ), состоящее из внутреннего контура заземления. Для подключения к внешнему контуру заземления предусмотрены не менее двух выпусков полосы внутреннего контура заземления по углам здания.

Конструкция КТПН обеспечивает установку на ровной площадке (фундаменте) с помощью болтов или приварки к закладным деталям.

Толщина металла деталей подстанции варьируется от 1 до 5 мм. Окраска изделия производится полимерной порошковой краской.

Размеры типовых изделий приведены по ссылке. В зависимости от Технического задания может быть разработано и изготовлено изделие отличное от типового

Условия эксплуатации
КТПН эксплуатируются на открытом воздухе в любое время года и суток и имеют следующие параметры стойкости к внешним воздействующим факторам окружающей среды:
  • температура окружающего воздуха:
    • для исполнения У1– от минус 45 до плюс 40 °С;
    • для исполнения УХЛ1– от минус 60 до плюс 40 °С;
  • высота над уровнем моря не более 1000 м;
  • влажность 75 % при температуре плюс 15 °С;
  • атмосферное давление – от 86,6 до 106,7 кПа;
  • тип атмосферы по ГОСТ 15150 – II (промышленная);
  • окружающая среда невзрывоопасная, не содержащая взрывоопасной пыли, агрессивных газов в концентрациях, разрушающих металлы и изоляцию;
  • стойкость к сейсмическому воздействию по ГОСТ 17516.1 – до 9 баллов по шкале MSK-64.
