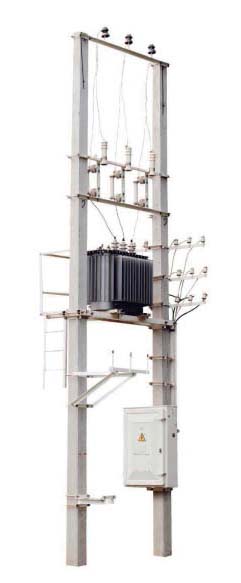

КТПм - мачтового типа

Мачтовые трансформаторные подстанции (МТП или КТПМ) исполнения предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц, номинального напряжения 35 (27,5)/ 6 (10) / 0,4 (0,69) кВ, в условиях умеренного (У) и умеренного холодного (УХЛ) климата и категории размещения 1 по ГОСТ 15150. Мощность подстанций варьирует от 16 до 250 кВА. Подстанции применяются для электроснабжения сельскохозяйственных потребителей, небольших промышленных объектов и других потребителей.
  • Подстанции не предназначены для эксплуатации для работы в условиях тряски, вибрации, ударов;
  • для ввода питания со стороны низшего напряжения;
  • для эксплуатации в агрессивных и специальных средах по ГОСТ 24682-81.
Узнать больше
от 70 000 ₽
от 70 000 ₽
Технические характеристики
По типу силового трансформатора
масляный, герметичный масляный, герме¬тичный с негорючим жидким диэлектриком, сухой, с литой изоляцией
По способу выполнения нейтрали трансформатора на стороне низшего напряжения (стороне НН)
с глухозаземленной нейтралью; с изолированной нейтралью
По числу применяемых силовых трансформаторов
с одним трансформатором;
Наличие изоляции шин в распределительном устройстве со стороны НН (РУНН)
с неизолированными шинами
По выполнению высоковольтного ввода
воздушный (В)
Конструктивное исполнение

Комплектно с МТП поставляются детали и узлы для крепления аппаратуры и РУНН на опоре.

В зависимости от мощности и функций подстанции возможны следующие варианты конструктивного исполнения:

  • МТП мощностью 25-100 кВА — конструкция для монтажа на одной опоре («мачтовое» исполнение)
  • МТП мощностью 160, 250 кВА — конструкция для монтажа на двух опорах («столбовое» исполнение)
  • МТП мощностью 25-250 кВА — конструкция для монтажа на 4-х приставках ПТ-43 (исполнение в варианте «колхозница»)

Толщина металла деталей подстанции варьируется от 1 до 5 мм. Окраска изделия производится полимерной порошковой краской.

Условия эксплуатации
КТПН эксплуатируются на открытом воздухе в любое время года и суток и имеют следующие параметры стойкости к внешним воздействующим факторам окружающей среды:
  • температура окружающего воздуха:
    для исполнения У1– от минус 45 до плюс 40 °С;
    для исполнения УХЛ1– от минус 60 до плюс 40 °С;
  • высота над уровнем моря не более 1000 м;
  • влажность 75 % при температуре плюс 15 °С;
  • атмосферное давление – от 86,6 до 106,7 кПа;
  • тип атмосферы по ГОСТ 15150 – II (промышленная);
  • окружающая среда невзрывоопасная, не содержащая взрывоопасной пыли, агрессивных газов в концентрациях, разрушающих металлы и изоляцию;
