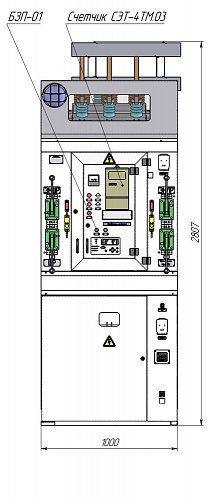

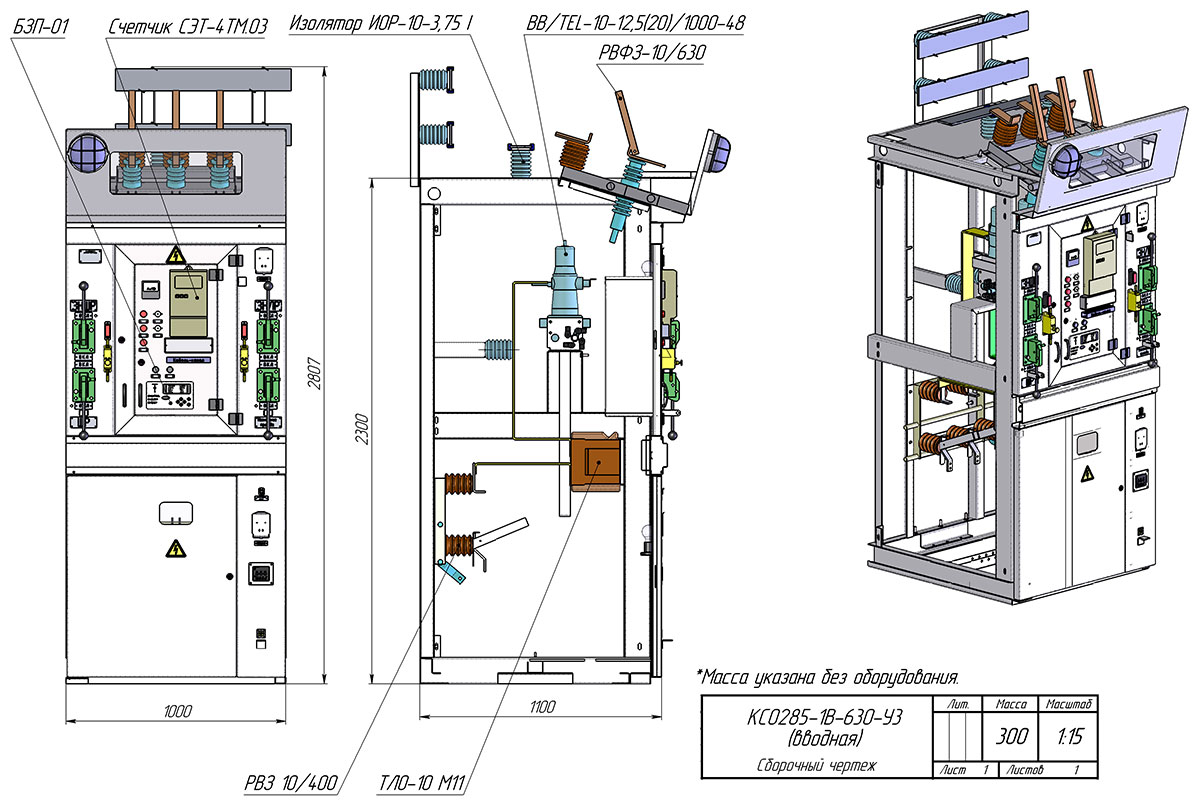

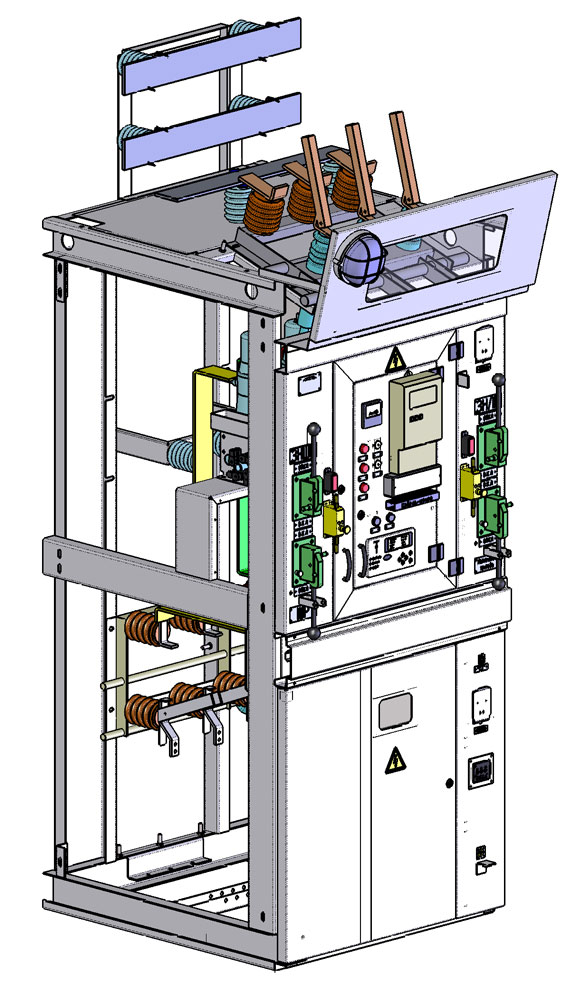

Камеры КСО серии 285 представляют собой металлоконструкцию, собранную из листовых гнутых профилей.
Толщина металла деталей корпуса варьируется от 1 до 5 мм. Окраска изделия производится полимерной порошковой краской
Внутри камеры размещена аппаратура главных и вспомогательных цепей камеры. Рукоятки приводов и аппаратов управления расположены с фасадной стороны. Реле защиты, управления, сигнализации, приборы учета и измерения могут быть расположены как в отсеке РЗА, так и с фасадной и внутренней стороны двери камеры. Доступ к основному оборудованию обеспечивают двери расположенные с лицевой стороны камеры, количество дверей зависит от конструктивных особенностей КСО 285 и ее модификации.
Конструкцией камеры предусмотрено отделение отсека с аппаратурой вспомогательных цепей от высоковольтного оборудования. Так же в камере предусмотрена возможность разделения отсеков кабельной сборки от отсека вакуумного выключателя стационарной металлической перегородкой. В зависимости от модификации и исполнения отделение отсека сборных шин от отсека вакуумного выключателя может быть выполнена: стационарной, съемной из диэлектрического материала или отсутствовать. В камерах предусмотрено внутренне освещение 36 В.
Все установленные в камере КСО аппараты и приборы, подлежащие заземлению, заземлены. Верхняя дверь, в случае установки приборов вспомогательных цепей, заземляется гибким проводом. На фасаде камеры в нижней части имеется два язычка заземления предназначенные для присоединения корпуса камеры к заземляющему устройству и для установки переносного заземления. Каркас камеры непосредственно приваривается к металлическим заземленным конструкциям. Металлосвязь всех частей камеры осуществляется посредством использования врезных шайб в болтовых соединениях.
Каналом для магистральных шинок оперативных цепей питания электромагнитов включения, цепей управления, сигнализации служит короб, расположенный в средней или верхней части камеры в зависимости от модификации.
Во избежание ошибочных действий при оперативных переключениях во время обслуживания и ремонта в камерах выполнены следующие блокировки:
- блокировка, не допускающая включение и отключение линейных и шинных разъединителей при включенном высоковольтном выключателе;
- блокировка, не допускающая включение заземляющих ножей при включенных рабочих ножах разъединителя;
- блокировка, не допускающая включение разъединителей при включенных заземляющих ножах;
- блокировка, не допускающая отключения и включение шинных разъединителей при включенном выключателе;
- блокировка доступа в отсек высоковольтного оборудования при включенных рабочих ножах шинного или линейного разъединителя;
- электромагнитная блокировка или блокировка механическая для блокирования приводов разъединителей, с целью обеспечения правильной последовательности оперирования в распределительном устройстве.
