Камеры сборные одностороннего обслуживания КСО2-10 номинального напряжения 6 и 10 кВ переменного трехфазного тока частоты 50 Гц предназначены для распределительных устройств сетей с изолированной или заземленной через дугогасительный реактор нейтралью. Камеры КСО 2-10 изготавливаются с первостепенной целью замены камер серий, КСО-285, КСО-272, КСО292. Камеры КСО с вакуумными выключателями применяются в закрытых распределительных устройствах (РУ) и электроустановках с частными коммутационными операциями.
Узнать больше
от 365 000 ₽
от 365 000 ₽
Технические характеристики

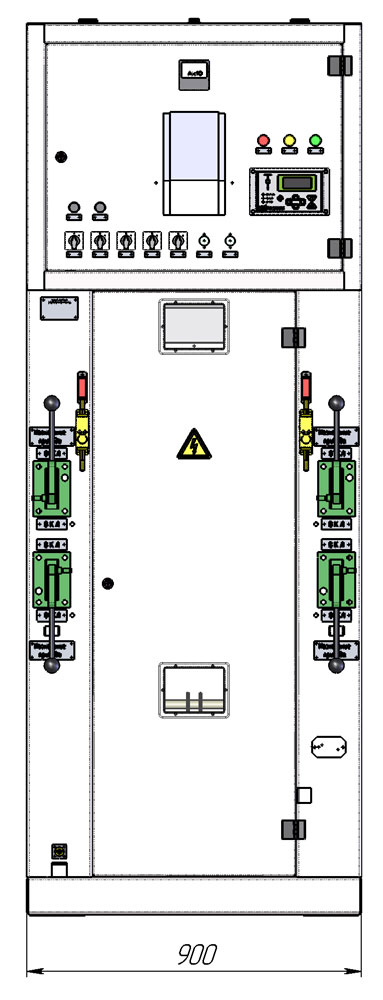

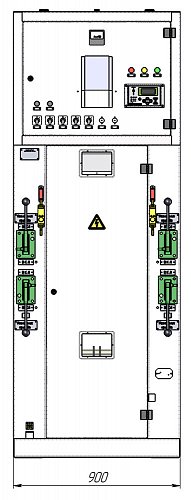

Габаритные размеры ВхШхГ, мм
900 (1150 – для камер с ТСН) х 1000 (глубина в основании) х 2300
Номинальное напряжение на стороне высокого напряжения (ВН), кВ
6; 10
Наибольшее рабочее напряжение на стороне высокого напряжения (ВН), кВ
7,2; 12
Номинальный ток главных цепей, А
400; 630; 1000;1600; 2000
Номинальный ток отключения камеры с вакуумным выключателем, кА
20; 31,5
Конструктивное исполнение

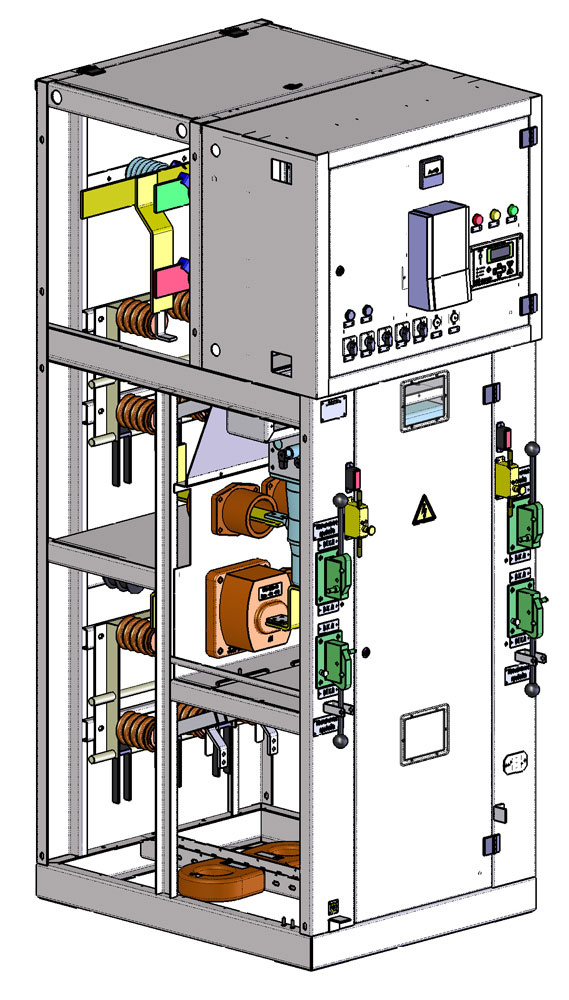

Камеры КСО серии 2-10 представляют собой металлоконструкцию, собранную из листовых гнутых профилей.

Толщина металла деталей корпуса варьируется от 1 до 5 мм. Окраска изделия производится полимерной порошковой краской

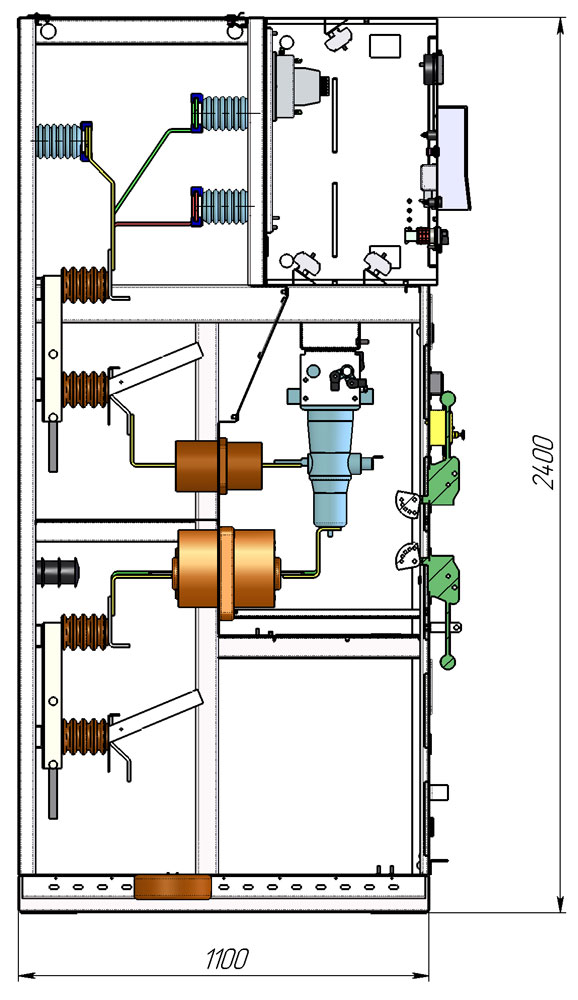

Внутри камеры размещена аппаратура главных и вспомогательных цепей камеры. Рукоятки приводов и аппаратов управления расположены с фасадной стороны. Реле защиты, управления, сигнализации, приборы учета и измерения могут быть расположены как в отсеке РЗА, так и с фасадной и внутренней стороны двери камеры. Доступ к основному оборудованию обеспечивают двери расположенные с лицевой стороны камеры, количество дверей зависит от конструктивных особенностей КСО 2-10 и ее модификации.

Конструкцией камеры предусмотрено отделение отсека с аппаратурой вспомогательных цепей от высоковольтного оборудования. Так же в камере предусмотрена возможность разделения отсеков кабельной сборки от отсека вакуумного выключателя стационарной металлической перегородкой. В зависимости от модификации и исполнения отделение отсека сборных шин от отсека вакуумного выключателя может быть выполнена: стационарной, съемной из диэлектрического материала или отсутствовать. В камерах предусмотрено внутренне освещение 36 В.

Все установленные в камере КСО аппараты и приборы, подлежащие заземлению, заземлены. Верхняя дверь, в случае установки приборов вспомогательных цепей, заземляется гибким проводом. На фасаде камеры в нижней части имеется два язычка заземления предназначенные для присоединения корпуса камеры к заземляющему устройству и для установки переносного заземления. Каркас камеры непосредственно приваривается к металлическим заземленным конструкциям. Металлосвязь всех частей камеры осуществляется посредством использования врезных шайб в болтовых соединениях.

Каналом для магистральных шинок оперативных цепей питания электромагнитов включения, цепей управления, сигнализации служит короб, расположенный в средней или верхней части камеры в зависимости от модификации.

Во избежание ошибочных действий при оперативных переключениях во время обслуживания и ремонта в камерах выполнены следующие блокировки:

  • Блокировка, не допускающая отключение вводного разъединителя при включенном высоковольтном выключателе;
  • Блокировка, не допускающая отключение линейного разъединителя при включенном высоковольтном выключателе;
  • Блокировка, не допускающая включение заземляющих ножей линии при включенных рабочих ножах линейного разъединителя;
  • Блокировка, не допускающая включение линейного разъединителя при включенных заземляющих ножах линии;
  • Блокировка, не допускающая включение выключателя ввода при включенных заземляющих ножах заземления сборных шин;
  • Блокировка, дающая возможность открыть дверь для доступа в отсек камеры с высоковольтной аппаратурой только при снятом высоком напряжении.
Условия эксплуатации

Камеры КСО серии 2-10 эксплуатируются в помещениях в любое время года и суток и имеют следующие параметры стойкости к внешним воздействующим факторам окружающей среды:

  • температура окружающего воздуха от минус 45 до плюс 40 °С;
  • высота над уровнем моря не более 1000 м;
  • влажность 75 % при температуре плюс 15 °С;
  • атмосферное давление – от 86,6 до 106,7 кПа;
  • тип атмосферы по ГОСТ 15150 – II (промышленная);
  • окружающая среда невзрывоопасная, не содержащая взрывоопасной пыли, агрессивных газов в концентрациях, разрушающих металлы и изоляцию;
  • стойкость к сейсмическому воздействию по ГОСТ 17516.1 – до 9 баллов по шкале MSK-64.
