Комплектные распределительные устройства серии КРУ К-63 (со средним расположением выкатного элемента) предназначенные для работы в электрических установках трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ для системы с изолированной или заземленной через дугогасящий реактор нейтралью, в условиях умеренного (У) климата и категории размещения 3 по ГОСТ 15150.

Из КРУ собираются распределительные устройства РУ, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей.

Узнать больше

Цена по запросу

Быстрый заказ

Технические характеристики

Номинальное напряжение на стороне высокого напряжения (ВН), кВ

6; 10

Наибольшее рабочее напряжение на стороне высокого напряжения (ВН), кВ

7,2; 12

Номинальный ток главных цепей, А

630; 1000; 1600; 2000; 2500; 3150

Номинальный ток отключения ячеек с вакуумным выключателем, кА

20; 31,5

Ток электродинамической стойкости ячеек с вакуумным выключателем, кА

32; 51; 64

Показать всё

Конструктивное исполнение

Основные элементы КРУ:

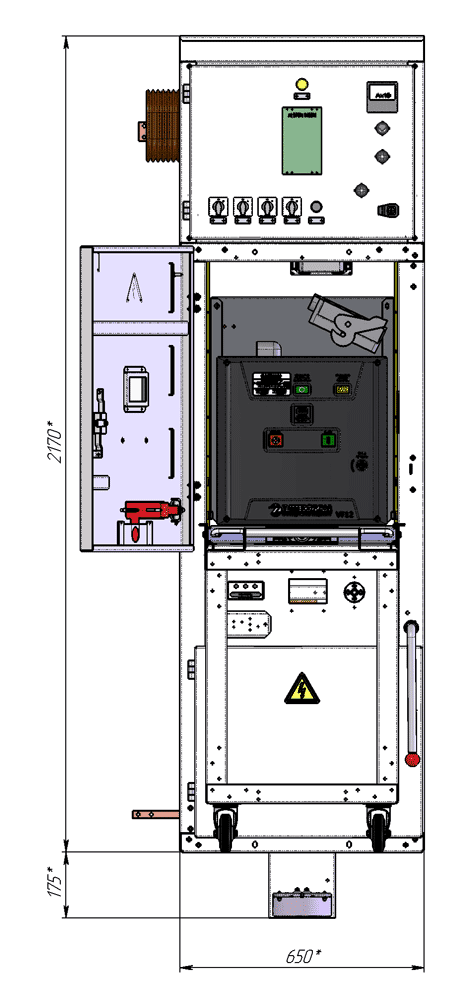

Корпус КРУ представляет собой металлоконструкцию, собранную из листовых гнутых профилей. Толщина металла деталей корпуса варьируется от 1 до 5 мм.

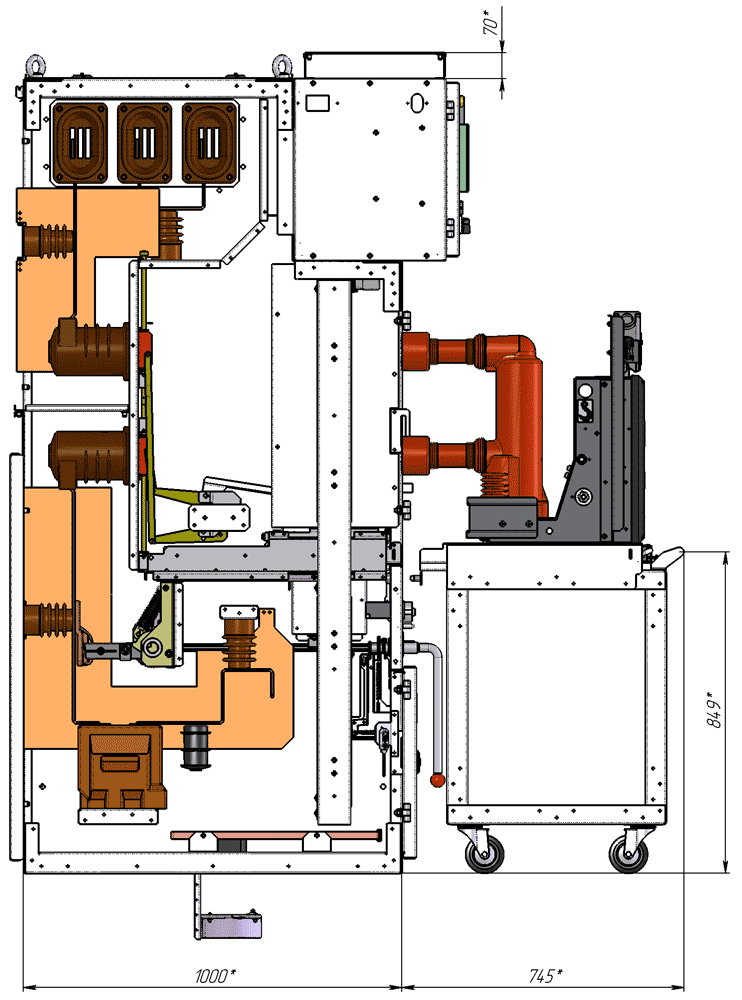

Конструкцией корпуса КРУ предусмотрено разделение отсеков на отсек сборных шин, вакуумного выключателя, подключения кабеля, и отсек РЗиА.

Выкатной элемент

Выкатной элемент представляет собой аппаратную тележку, на которой в зависимости от функционального назначения шкафа КРУ может быть установлено различное оборудование.

Выкатной элемент может занимать три положения в отсеке:

рабочее (шторочный механизм открыт, контакты главной цепи КРУ и выкатного элемента соединены, заходламельных контактов в неподвижные контакты не менее 15 мм);
контрольное (шторочный механизм открыт, контакты главной цепи КРУ и выкатного элемента разъединены);
ремонтное (шторочный механизм закрыт, контакты главной цепи КРУ и выкатного элемента разъединены).

По заказу шкафы КРУ комплектуются устройствами, необходимыми для подключения элементов распределительного устройства к системе телемеханики:

телесигнализация – выводятся блок-контакты коммутационных аппаратов, контакты реле неисправности, контроля напряжения и т.д.;
телеизмерение – для получения нормированного аналогового сигнала, пропорционально измеряемой величине в шкафах КРУ предусмотрена возможность подключения нормирующих преобразователей электрических величин;
телеуправление – для обеспечения дистанционного оперирования силовым выключателем вынесены цепи промежуточных реле, контакты которых включены в цепи управления силового выключателя.

Условия эксплуатации

КРУ эксплуатируются в помещениях в любое время года и суток и имеют следующие параметры стойкости к внешним воздействующим факторам окружающей среды:

температура окружающего воздуха от минус 45 до плюс 40 °С;
высота над уровнем моря не более 1000 м;
влажность 75 % при температуре плюс 15 °С;
атмосферное давление – от 86,6 до 106,7 кПа;
тип атмосферы по ГОСТ 15150 – II (промышленная);
окружающая среда невзрывоопасная, не содержащая взрывоопасной пыли, агрессивных газов в концентрациях, разрушающих металлы и изоляцию;
стойкость к сейсмическому воздействию по ГОСТ 17516.1 – до 9 баллов по шкале MSK-64.
