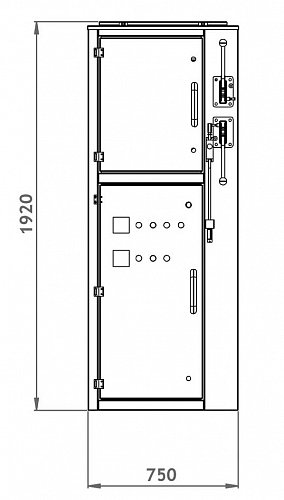

2КВЭ-6 - Высоковольтный распределительный шкаф

Высоковольтный распределительный шкаф типа 2КВЭ-6 предназначен для установки на поворотной платформе карьерных экскаваторов в закрытом не отапливаемом кузове и служит для приема и распределения электроэнергии трехфазного переменного тока частотой 50 или 60 Гц на номинальное напряжение 6 кВ, для защиты электрооборудования при перегрузках, коротких замыканиях, от недопустимого снижения напряжения, а также для оперативных переключений.
Узнать больше
от 450 000 ₽
от 450 000 ₽
Технические характеристики
Номинальное напряжение (линейное), кВ.
6, 10
Вид выключателя
вакуумный
Вид изоляции
воздушная
Вид управления
местное
Вид линейных высоковольтных подсоединений
кабельные
Конструктивное исполнение

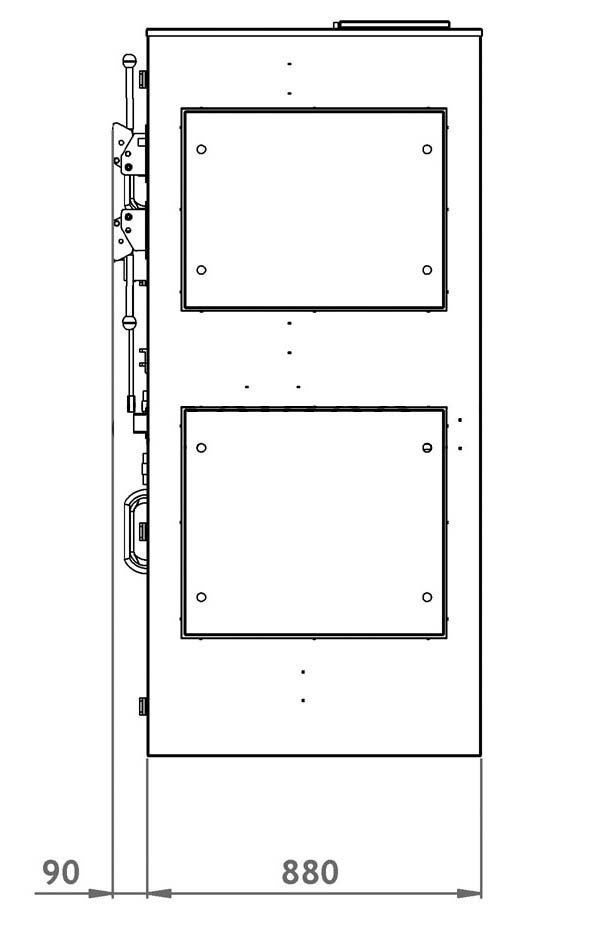

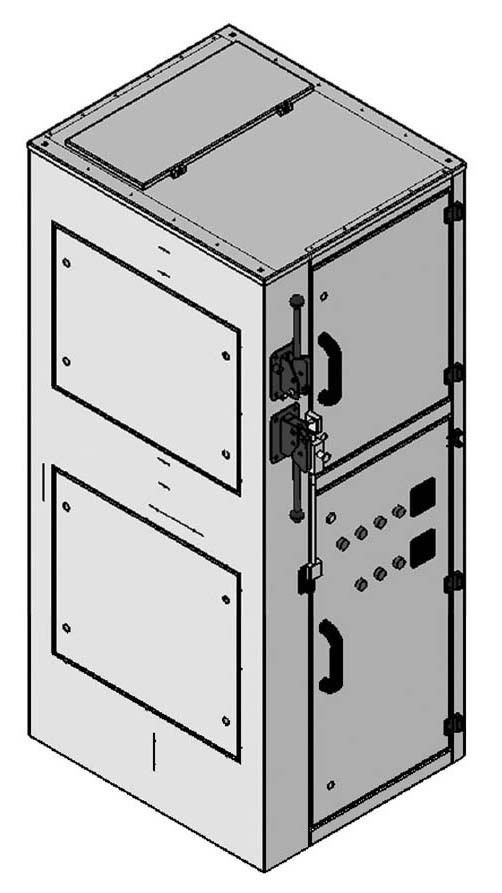

Ячейка представляет собой металлоконструкцию, собранную из листовых гнутых профилей.
Толщина металла деталей корпуса варьируется от 1 до 5 мм.
Внутри 2КВЭМ размещена аппаратура главных и вспомогательных цепей. Рукоятки приводов, аппаратов управления, реле защиты и сигнализации, приборы учета и измерения расположены в отсеке РЗиА, с фасадной стороны 2КВЭМ. Доступ к оборудованию обеспечивают двери, расположенные с лицевой и задней стороны ячейки, количество дверей зависит от конструктивных особенностей 2КВЭМ.

Конструкцией ячейки предусмотрено отделение отсека с аппаратурой вспомогательных цепей от высоковольтного оборудования. Так же в 2КВЭМ предусмотрена возможность разделения отсеков подключение кабельной сборки от отсека вакуумного выключателя стационарной металлической перегородкой. В ячейках предусмотрено внутренне освещение 36 В.

Все установленные в ячейки аппараты и приборы, подлежащие заземлению, заземлены.
На корпусе 2КВЭМ имеется язычки заземления предназначенные для присоединения корпуса ячейки к заземляющему устройству, а так же для установки переносного заземления. Металлосвязь всех частей 2КВЭМ осуществляется посредством использования врезных шайб в болтовых соединениях.

Во избежание ошибочных действий при оперативных переключениях во время обслуживания и ремонта в 2КВЭМ выполнены следующие блокировки:
  • блокировка, не допускающая включение и отключение разъединителей при включенном высоковольтном выключателе;
  • блокировка, не допускающая включение заземляющих ножей при включенных рабочих ножах разъединителя;
  • блокировка, не допускающая включение разъединителей при включенных заземляющих ножах;
  • блокировка доступа в отсек высоковольтного оборудования при включенных рабочих ножах вводного разъединителя.
Для осуществления других видов блокировок (оперативной безопасности и т.п.) согласно схемам вспомогательных цепей предусмотрена возможность установки блокировочных замков и конечных выключателей положения заземляющего разъединителя по заказу.
Условия эксплуатации
2КВЭ-6 эксплуатируются на открытом воздухе в любое время года и суток и имеют следующие параметры стойкости к внешним воздействующим факторам окружающей среды:
  • температура окружающего воздуха от минус 45 до плюс 40 °С;
  • высота над уровнем моря не более 1000 м;
  • влажность 75 % при температуре плюс 15 °С;
  • атмосферное давление – от 86,6 до 106,7 кПа;
  • тип атмосферы по ГОСТ 15150 – II (промышленная);
  • окружающая среда невзрывоопасная, не содержащая взрывоопасной пыли, агрессивных газов в концентрациях, разрушающих металлы и изоляцию;
  • стойкость к сейсмическому воздействию по ГОСТ 17516.1 – до 9 баллов по шкале MSK-64.
